本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

汽油来发马达组供配配电盘的角色： 1、适当合理的配置能量补充。 2、便利对用电线路的启闭操控。 3、有较高的稳定耐火板分类，能正确性的表现集成运放的导通程序。

项目名称：656KW汽油发电站冷水机组单机配电箱主要元件明细清单
电气安装箱重要元器件封装明细表
数字序号	分类	应用要求	机构	數量	产家
1	塑壳真空断路器	NXM-1250S/3300 1250A	台	1	正泰
2	生产发高压电热泵机组掌控器	HGM6110	只	1	众智
3	并网发三相电机电机转速管理器	C2002	只	1	孚创
4	直流电压24v电源传感器	DC24V	只	1	众智
5	小形前面继电气产品	HH54P    DC24V	只	2	正泰
6	中型中继电气	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	按钮	LA37-11X/2黑	只	1	国优
9	熔丝器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅助材料		台	2	国优

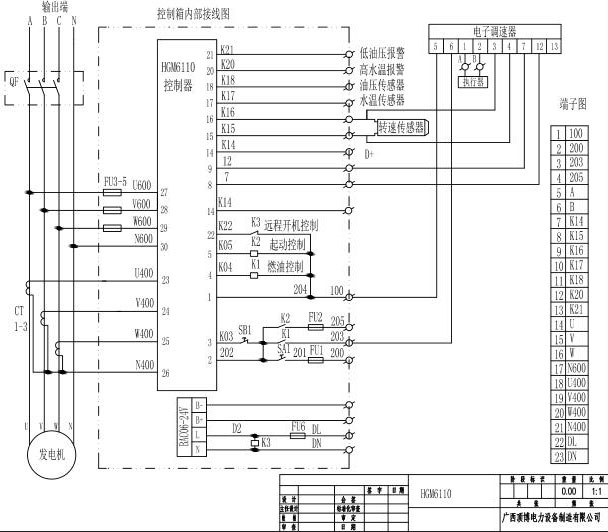

656KW广西顶博发电机组制造单机配电箱元件线路图
