前面我们介绍了《广西顶博发电机组制造I号喷油泵由分泵、油量控制机构、传动机构和泵体四部分》，推荐大家阅读，今天顶博电力为大家介绍I号喷油泵调速器的构造。

  I号喷助力泵变速器为机械性全部式变速器，其搭建图甲如下。I号喷助力泵变速器注意由驱程件、飞球、变速气弹簧、传动装置那位置和操作那位置等分为。I号喷助力泵变速器的驱程件为具备着60°。锥面的驱程盘。在驱程盘的內侧有7个沿径向的半圆圈凹型。驱程盘压紧在驱程轴套上而和它连接成整体，然而实现半圆键和拉紧螺母使其和喷助力泵的凸轮机构轴连在一起。

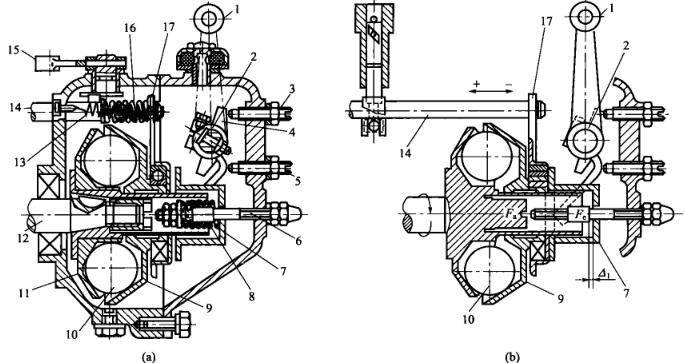

I号喷油泵调速器的构造

1-调速手柄 2-调速弹簧 3-高速限位螺钉 4-调速限位块 5-怠速限位螺钉 6-油量限位螺钉 7-滑套 8-校正弹簧 9-推力盘 10-飞球11-驱动盘 12-凸轮轴 13-启动弹簧14一拉杆 15-停车手柄 16-停车弹簧 17-传动板

  三个网套直径为25.4mm的飞球置入能够盘的凹井内，随能够盘在一块广西顶博发电机组制造。飞球别的侧为与轴网成45°锥面的转矩盘，转矩盘滑套在能够轴套上。工作中时飞球的离脑力力使用在转矩盘上，其轴上分力Fa.将使转矩盘沿轴上向下。全套在转矩盘.上的向下轴承套和传动系统装置板也会随着转移。传动系统装置板顶端套在泵油撑杆上，为此泵油撑杆也会随着转移，然后变化泵油量。

  在调速器纵轴上套有一根扭簧，即调速弹簧。扭簧两端压在滑套上，滑套端面则紧靠传动板，当传动板向左移动时，需要克服弹簧的压力。转动调速手柄即可改变扭簧的压力，因而改变了调速器起作用的转速。

  在操纵轴上装有调速限位块它随调速手柄一道转动。顺时针转动调速手柄，使调速限位块上端与高速限位螺钉相碰时，调速弹簧的预紧力最大，对应于柴油机最高转速工况(一般即为标定转速)。反时针转动调速手柄，使限位块下端与怠速限位螺钉相碰，调速弹簀的预紧力最小，对应于柴油机的最低转速工况。
